ALKALMAZÁSI TERÜLET: A tűzvédelmi előírások betartásához ismerni kell vízhálózatunk vízszállítási teljesítményét. Ennek, azaz az aktuálisan szállítótt vízmennyiség mérésére szolgál a mérősugárcső. 1”-os fali tűzcsapok vízhozamának mérésére szolgál.

Jellemző alkalmazási helyei: Lakó-és középületek, szállodák, raktárak tőzivízhálozatának vízhozam mérése.

Üzemi nyomás: max.16 bar

ANYAG, KIVITEL: Ötvözött alumínium alkatrészek nyersek vagy megmunkálva, acél alkatrészek korrózió ellen védettek.

A CSZ Csolnoki Szerelvénygyártó Kft. mérősugárcsőve megfelel a vonatkozó műszaki feltételeknek, a régi szabvány (MSZ 1059) és az új OTSZ előírásainak.

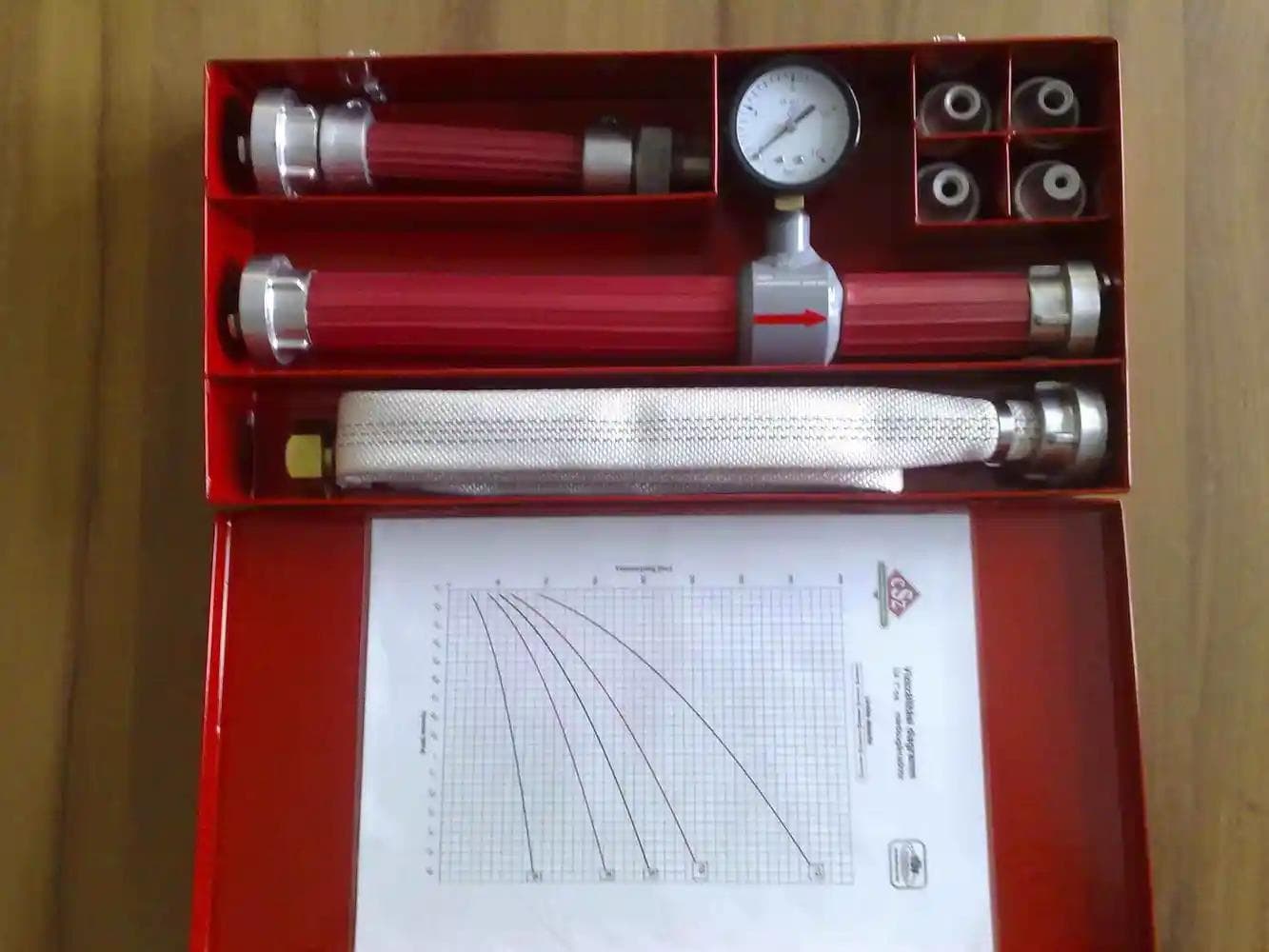

Tároló doboz tartalma:

- 1 db csatlakozó tömlő D-25

- 1 db mérőcső D-25

- 1 db mérő sugárcső D-25

- 1 db cserélhető lövőke Ø 6

- 1 db cserélhető lövőke Ø 8

- 1 db cserélhető lövőke Ø 10

- 1 db cserélhető lövőke Ø 12

- 1 db cserélhető lövőke Ø 16

1 db diagram a vízhozamméréshez

Szerkezet, kivitel: A mérőegység 1”-os hollanderrel, D-25-ös tömlőn keresztül csatlakozik a falitűzcsaphoz.

Használati útmutató:

1. Csatlakoztassuk a mérőcsőhöz a mellékelt tömlő egyik végét.

2. A tömlő másik végével csatlakozzunk a mérendő vízforráshoz.

3. A cserélhető lövőkék közül válasszunk ki a szekrényben lévő sugárcső méretének megfelelő méretű lövőkét,

és csavarjuk fel a mérősugárcsőre.

4. A mérősugárcsövet csatlakoztassuk a mérőcsőhöz.

5. A mérősugárcsövet irányítsuk egy víztároló edénybe, és nyissuk a vízforrást maximumig.

6. Egyenletes vízáram mellett olvassuk le a mérőműszerről az átfolyási nyomás értékét.

7. Zárjuk el a vízforrást.

8. A tároló dobozban lévő diagrammról leolvasható a mért nyomáshoz tartozó vízhozam.
